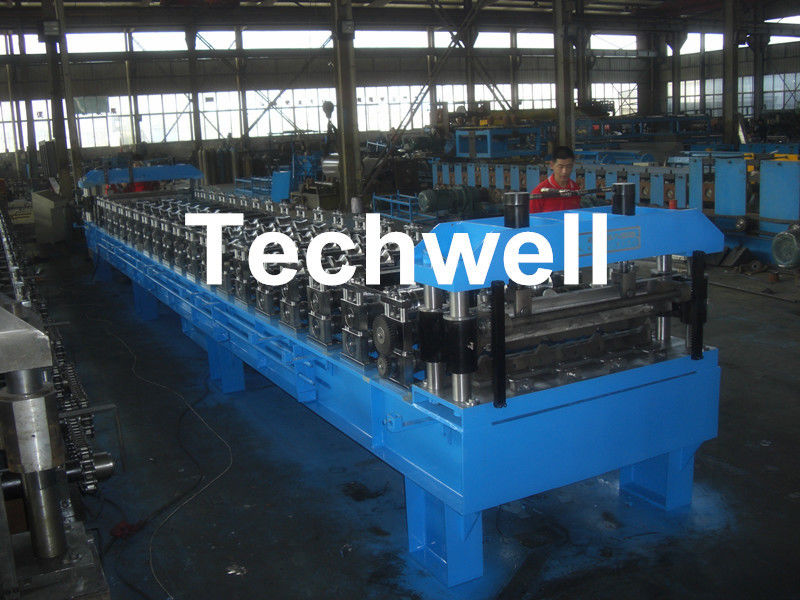

El panel de pared del tejado lamina la formación del rollo del revestimiento de la pared de la máquina/del tejado que forma la máquina con el sistema de control del PLC

El panel de pared del tejado lamina la formación del rollo del revestimiento de la pared de la máquina/del tejado que forma la máquina con el sistema de control del PLC

Techo rollo de hoja que forma la máquina

Techo del rodillo del panel que forma la máquina

Lugar de origen:

China

Nombre de la marca:

TECHWELL

Certificación:

CE, ISO

Número de modelo:

TW-RWM

Éntrenos en contacto con

Pida una cita
Detalles del producto
Material:
Bobina de acero del color, PPGI, fuerza de producción 350Mpa
Tipo de Decoiler:
Tipo manual o hidráulico o auto
anchura de la bobina:
Por encargo, 1000m m o 1250m m
Formación de estaciones:
Cerca de 18 estaciones (dependa de perfiles)
Tipo de impulsión:
Cadena de la transmisión
Tipo del corte:
Corte hidráulico
Descripción de producto

El panel de pared del tejado lamina la formación del rollo del revestimiento de la pared de la máquina/del tejado que forma la máquina con el sistema de control del PLC



   Descripción de producto





 1. cubriendo el rollo de la hoja que forma las máquinas se utilizan extensivamente en almacenes en grande de la acero-estructura del edificio, plantas, supermercados, centros comerciales, mercados comerciales, estadios, pueblos del día de fiesta, hoteles, chalets, residencias y diferentes tipos de invernaderos.



 2. El rollo de la hoja del panel de pared del tejado que forma la máquina está con el sistema de control completamente automático con el PLC.



 3. la longitud, cantidad de hojas es ajustable.



 4. conformación por medio de rodillos de proceso: Decoiler, conformación por medio de rodillos, corte a la longitud.



 5. También podemos hacer un rollo de encargo que forma la máquina, podemos diseñar las máquinas según sus especificaciones y se modifican para requisitos particulares los dibujos del perfil, todas nuestras máquinas.





   Especificaciones técnicas







1). Manual Decoiler de 5 toneladas

1. Tipo de Decoiler: Tipo manual decoiler

2. Capacidad de peso de Decoiler: 5Ton

3. extensión manual

4. Desenrollamiento pasivo

5. Identificación: 508m m



2). Rollo principal que forma la parte

1. Formación de grueso material: 0.3-0.7m m

2. Formación del tipo material: PPGI, SOLDADO ENROLLADO EN EL EJÉRCITO

3. Marco de la máquina: acero del alto grado soldado con autógena y que modera el tratamiento

4. Formación de la estructura: Strcuture soldado con autógena de la placa de pared

5. Formación del motor: 7.5KW

6. Material del eje: tratamiento de temple de acero del alto grado 45# (HB220-260)

7. Diámetro del eje: 75m m

8. Material del rodillo: acero del alto grado 45#, y superficie del rodillo con el duro 0.05m m del cromo

9. Formación de velocidad: sobre 0-15m/min (excepto tiempo del corte)

10. Formación de la estación: estaciones del ≈ 18



3). Corte hidráulico y estación hidráulica

1. Tipo del corte: Corte hidráulico después del rollo que forma, corte Rebaba-libre

2. Al cortar, parada de la máquina

3. Cuchilla de corte: 1 SISTEMA

4. Material de la cuchilla de corte: Cr12Mov, apagan el tratamiento, HRC58-62

5. Poder hidráulico de la estación: 4KW

6. Presión hydráulica: 15Mpa

7. Tolerancia del corte: +/-1.5mm



4). Sistema de control eléctrico

1. La línea entera es controlada por PLC importado, interfaz persona-máquina de la pantalla LCD táctil. La gente obra recíprocamente con el PLC. Operador fijando el programa para correr automáticamente (control programable) para supervisar y para controlar proceso, para alcanzar el operador para controlar la cadena de producción y para modificar los parámetros de control, y la supervisión en tiempo real de la situación del equipo, de los parámetros de funcionamiento y de la indicación de la falta. Trabaje el ajuste digital de la longitud del pedazo, longitud del pedazo del trabajo ajustable. Supervisión en tiempo real de la indicación de funcionamiento de la situación y de la falta del equipo.

2. Operación: manual/automático. Es conveniente al mantenimiento con el modelo manual y hay parte inferior de la parada de emergencia en ella.



5). Funcione con hacia fuera la tabla

1. Tipo tabla del rodillo de la ayuda

2. para apoyar la hoja del perfil después de cortar





   El fluir de trabajo



Decoiler -------- Alimentación del pellizco ------ Rollo principal que forma la máquina ------- Corte hidráulico ------ Ayuda



Tabla



El panel de pared del tejado lamina la formación del rollo del revestimiento de la pared de la máquina/del tejado que forma la máquina con el sistema de control del PLC 0





   Usos



Tejado del metal; tejado de acero; el panel de pared del tejado del metal; el panel de pared de acero del tejado; hoja de la techumbre del metal; hoja de acero de la techumbre; metal



el panel del tejado; el panel de acero del tejado; revestimiento de la pared del tejado; revestimiento del tejado





   Dibujo del perfil de la referencia



El panel de pared del tejado lamina la formación del rollo del revestimiento de la pared de la máquina/del tejado que forma la máquina con el sistema de control del PLC 1





   Ventajas competitivas



  • De alta calidad
  • Precio razonable
  • Bueno después de servicio
  • Garantía de 1 año
  • Más de 10 años de experiencia

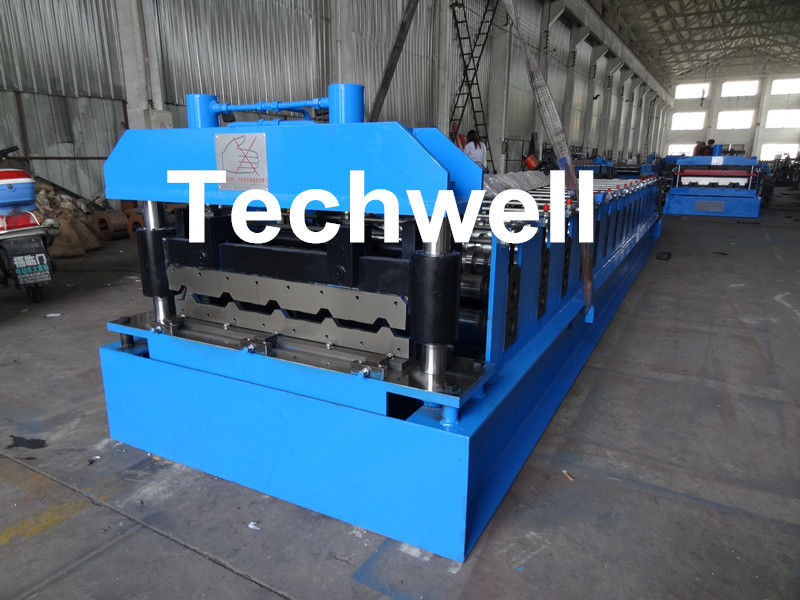

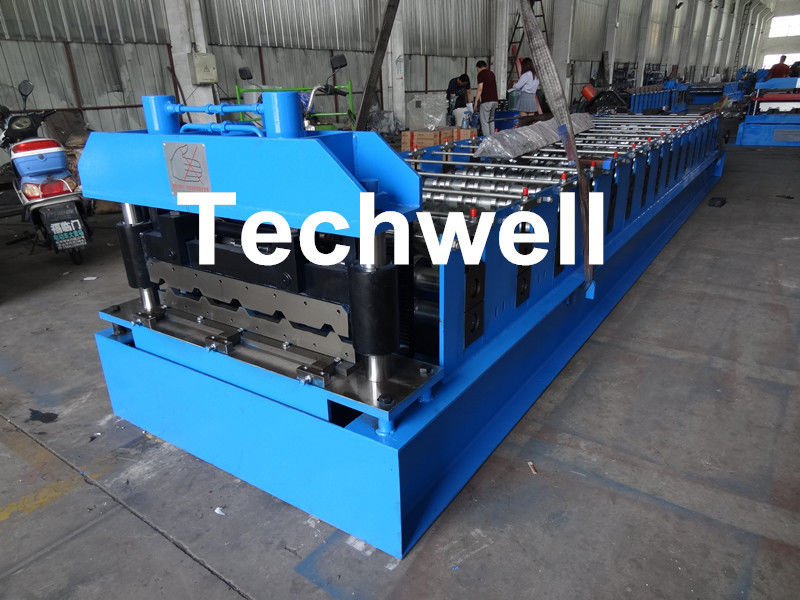

    Más imágenes de la máquina



El panel de pared del tejado lamina la formación del rollo del revestimiento de la pared de la máquina/del tejado que forma la máquina con el sistema de control del PLC 2
