Rollo del casquillo de Ridge del control de Panasonic que forma la máquina para hacer la hoja de la bobina de 0.3-0.8m m

Rollo del casquillo de Ridge del control de Panasonic que forma la máquina para hacer la hoja de la bobina de 0.3-0.8m m

   Descripción del rollo del casquillo de Ridge del tejado que forma la máquina

• Diversas máquinas del panel del tejado pueden producir diversas formas del tejado de acero, de las hojas de pared según los dibujos del perfil de los clientes y del requisito. El tejado de acero, hojas de pared es nuevos materiales de construcción con diversos grueso y colores. Tienen muchas ventajas, tales como bajo costo, instalación fácil, ponen en cortocircuito período del edificio, reciclan el uso, aspecto hermoso, y son ligeros pero de alta resistencia. Se utilizan como el tejado y las paredes del gimnasio, del aeropuerto, del teatro, de la fábrica, del almacén, del garaje, del centro de exposición, del etc.

• El rollo completo del casquillo del canto que forma la línea de la máquina incluye el decoiler, máquina principal, sistema que controla del ordenador y funciona con hacia fuera las tablas. Nuestras máquinas se equipan de un sistema que controla del ordenador. Programamos simplemente los pedazos y la longitud que necesitamos en el ordenador y la máquina del casquillo del canto lo produce automáticamente. Las máquinas son fáciles establo de actuar y del funcionamiento.

   Especificaciones técnicas principales

• Grueso material: 0.4-0.8m m
• Material: Galvanizado, prepintado, con la fuerza de producción 300Mpa
• Soportes de formación: cerca de 15 grupos (dependa de diseño final)
• Material del rodillo: Acero del alto grado 45#, tratado todo por las máquinas exactas del CNC, y cubierto con cromo duro de 0.05m m y el tratamiento de pulido.
• Material del eje: Acero del alto grado 45# con el tratamiento térmico.
• Diámetro del eje: ¢75mm
• Velocidad de trabajo: 0-15 m/min
• Alimentación principal: 5,5 KILOVATIOS
• Energía hydráulica: 2.2KW
• PLC: Marca de PANASONIC
• Codificador: Marca de OMRON
• Tranducer: Marca de PANASONIC
• Voltaje: 380V, 3 fase 50Hz (o según el requisito local de los clientes)
• Peso de la máquina: cerca de 5,5 toneladas
• Dimensión de la máquina: cerca de 8000m m (L) x 1200m m (W) x 1400m m (H)
• Este rollo que forma los trajes de la máquina para el material en espiral del metal, hace forma requerida después de procesar del desenrollamiento, de la formación continuamente y de cortar a la longitud. Adopte el sistema que controla del PLC, tecnología de la ajustar-velocidad de la frecuencia de la CA, de modo que realice la producción automática continuamente.

   Organigrama del rollo que forma la máquina

Decoiler --- Guía de alimentación --- Formación del rollo --- Corte-a-longitud --- Funcione con hacia fuera la tabla

   Componentes principales

• Decoiler ---------------------------------------------------------------- 1 unidad
• Guía de alimentación -------------------------------------------------------- 1 unidad
• Formación principal del rollo ---------------------------------------------------- 1 unidad
• Corte hidráulico ----------------------------------------------------- 1 unidad
• Estación hidráulica ----------------------------------------------------- 1 unidad
• Control informático del PLC ---------------------------------------------- 1 unidad
• Tabla de la salida -----------------------------------------------------------1 unidad

   Imágenes del producto final

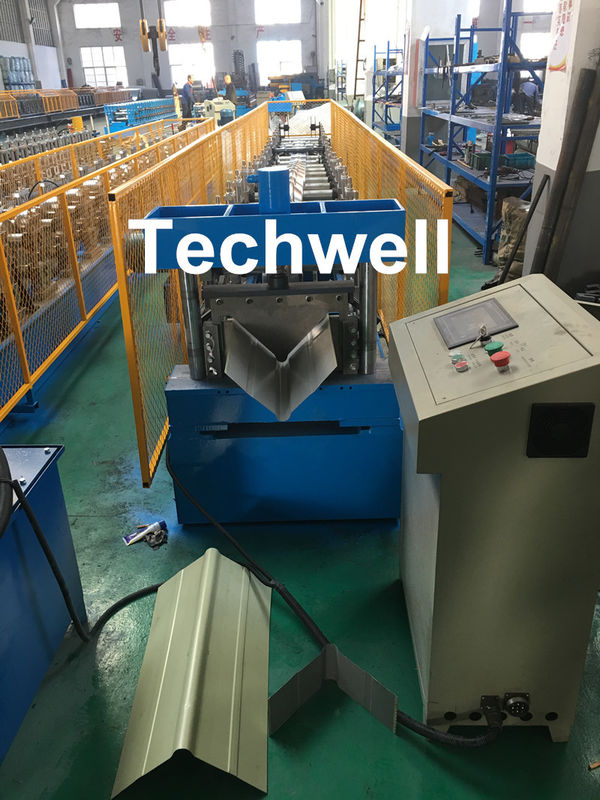

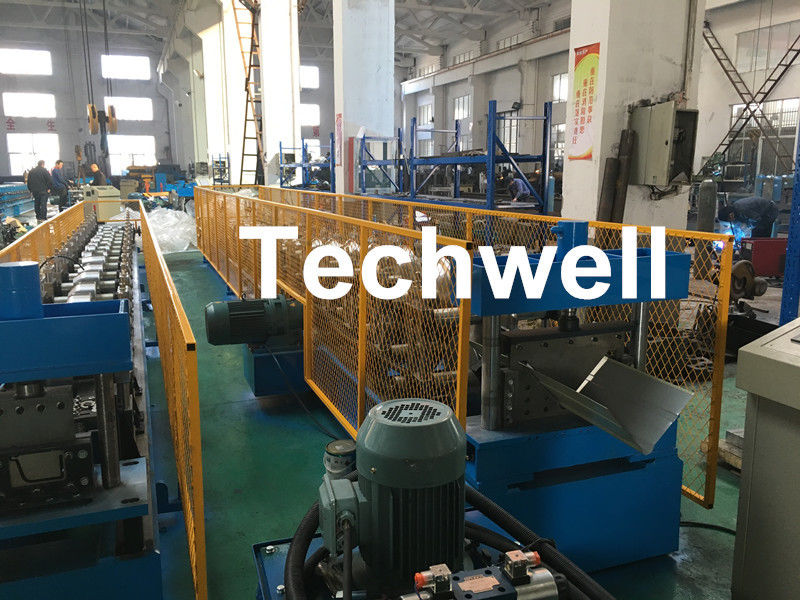

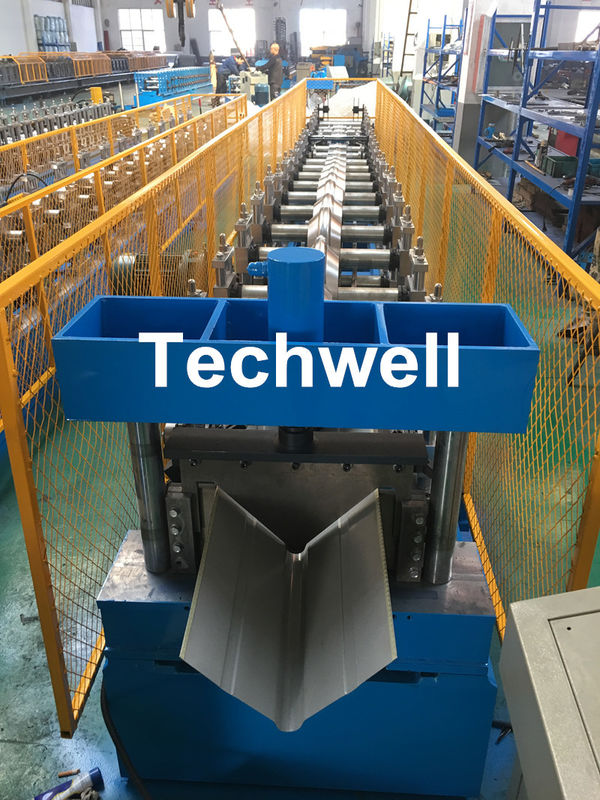

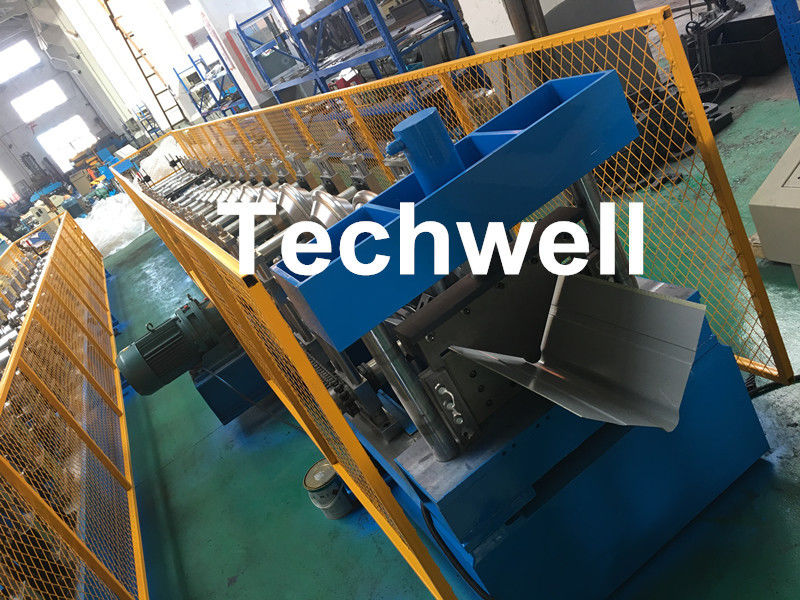

   Más imágenes de la máquina
