Rollo de acero del casquillo de Ridge del tejado que forma la máquina con la columna rectora que forma la estructura, sistema de control de la frecuencia del PLC

China Rollo de acero del casquillo de Ridge del tejado que forma la máquina con la columna rectora que forma la estructura, sistema de control de la frecuencia del PLC proveedor
Rollo de acero del casquillo de Ridge del tejado que forma la máquina con la columna rectora que forma la estructura, sistema de control de la frecuencia del PLC proveedor Rollo de acero del casquillo de Ridge del tejado que forma la máquina con la columna rectora que forma la estructura, sistema de control de la frecuencia del PLC proveedor Rollo de acero del casquillo de Ridge del tejado que forma la máquina con la columna rectora que forma la estructura, sistema de control de la frecuencia del PLC proveedor Rollo de acero del casquillo de Ridge del tejado que forma la máquina con la columna rectora que forma la estructura, sistema de control de la frecuencia del PLC proveedor

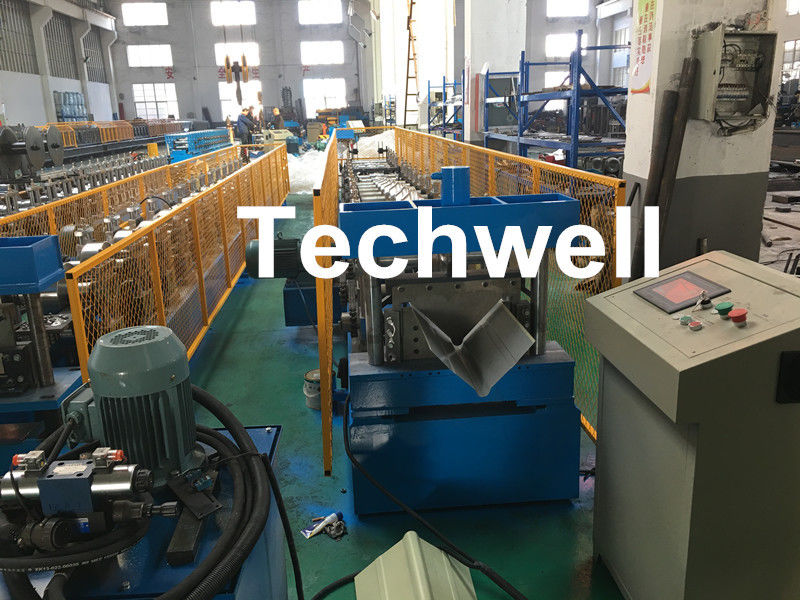

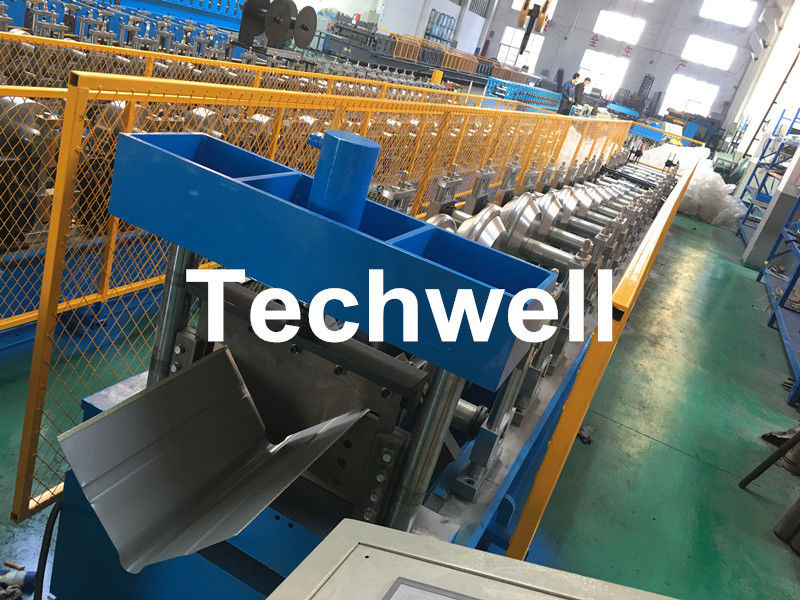

Ampliación de imagen :  Rollo de acero del casquillo de Ridge del tejado que forma la máquina con la columna rectora que forma la estructura, sistema de control de la frecuencia del PLC

Datos del producto:

Lugar de origen: China
Nombre de la marca: TECHWELL
Certificación: CE, ISO
Número de modelo: TW-RCM

Pago y Envío Términos:

Cantidad de orden mínima: 1 set
Precio: Contact us
Detalles de empaquetado: embalaje estándar
Tiempo de entrega: 55-65 días laborables
Condiciones de pago: El 40% T/T por adelantado, el 60% T/T antes del envío
Capacidad de la fuente: 20 sistemas
Contact Now
Descripción detallada del producto
Material conveniente: Placa de acero del color, galvanizada Formación de la estructura: columna rectora
Tipo de Decoiler: Manual o hidráulico Diámetro del eje: ¢75mm
tensión: 380V, 3 organizan, 50Hz (o el requisito de cliente) Formación de velocidad: 0-15m/min

Rollo de acero del casquillo de Ridge del tejado que forma la máquina con la columna rectora que forma la estructura, sistema de control de la frecuencia del PLC



   Especificaciones técnicas principales



1. Decoiler manual
Capacidad Carga máxima 3000KG
tipo del De-mecanismo de botes giratorios Tipo pasivo manual de-mecanismo de botes giratorios
2. Guía de alimentación
Función Se utiliza para lanzar el jefe de la bobina y para alimentar en la máquina de formación, haciendo la bobina recta y plana después de-arrollar.
3. Rollo principal que forma la máquina
Poder del motor principal 5.5KW
Grueso de la bobina 0.4-0.8m m
Soportes del rodillo Aproximadamente 15 estaciones (dependa de diseño final)
Trabaje a máquina el soporte del marco Acero estructural soldado con autógena con el tratamiento del chorreo con granalla
Formación de la estructura Columna rectora
Transmisión Impulsión de cadena
Material del rodillo Acero del alto grado 45#, superficie del rodillo con el cromo duro HRC58-62 de 0.05m m
Eje material Acero del alto grado 45# con el tratamiento térmico
Diámetro del eje ¢75mm
Ajuste manualmente los espacios y los rodillos pueden producir la hoja del grueso de la diferencia en una gama.
4. Dispositivo del corte y estación hidráulica
Adopta el corte mueren con el mismo perfil que el producto, allí no es ninguna basura al cortar
Corte hidráulico
Material de la cuchilla Cr12 con el tratamiento apagado
Tolerancia del corte +/-1.5mm
Tratamiento térmico de la cuchilla de corte HRC50-60
Energía hydráulica 2.2KW
5. Sistema de control del PLC
Adopta la tecnología del control del PLC, frecuencia ajustan tecnología de la velocidad, realizan la producción automática
Proporcione la buena pantalla del hombre y de la máquina, que puede fijar los lotes, la longitud de la placa, y la cantidad
Usando el codificador para calcular el número y la medición de la longitud
Tipo de la operación Pantalla táctil + botón
Control eléctrico Sistema de control de la frecuencia del PLC con la pantalla táctil
Marca del PLC PANASONIC
Codificador Marca de Omron
Tamaño del tablero de control del PLC 700m m (l) x 1000m m (h) x 300m m (w)
6. Tabla del agotamiento
Se utiliza para apoyar los paneles acabados
La tabla que suministramos es 2 pedazos, él puede apoyar los paneles con 10000m m en la condición normal.
El marco del partidario es soldado con autógena por el cuadrado-acero.
Tipo simple de la tabla del no-poder.



   Organigrama del casquillo de Ridge del tejado



Decoiler --- Guía de alimentación --- Formación del rollo --- Corte-a-longitud --- Funcione con hacia fuera la tabla





   Componentes principales



Decoiler 1 unidad
Guía de alimentación 1 unidad
Rollo principal que forma la máquina 1 unidad
Corte hidráulico 1 unidad
Estación hidráulica 1 unidad
Control informático del PLC 1 unidad
Tabla de la salida 1 unidad



   Dibujo del perfil de la referencia



Rollo de acero del casquillo de Ridge del tejado que forma la máquina con la columna rectora que forma la estructura, sistema de control de la frecuencia del PLC
Rollo de acero del casquillo de Ridge del tejado que forma la máquina con la columna rectora que forma la estructura, sistema de control de la frecuencia del PLC





   Usos



Cubra el casquillo del canto, casquillo del canto, teja de canto; valle del canto; el destellar del canto; el destellar del valle; casquillo del sombrero de copa, casquillo superior del canto.



   Ventajas competitivas



  • De alta calidad
  • Precio razonable
  • Bueno después de servicio
  • Garantía de 1 año
  • Más de 10 años de experiencia

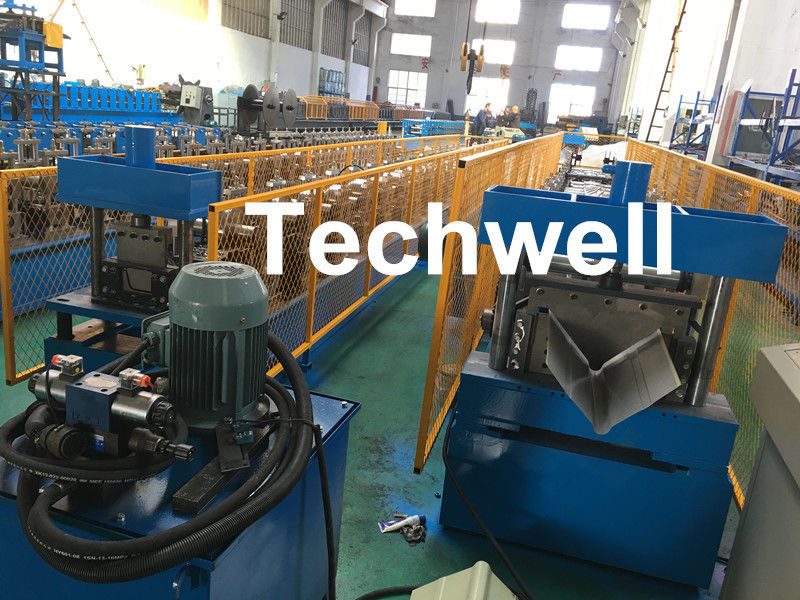

   Más imágenes de la máquina de la referencia



Rollo de acero del casquillo de Ridge del tejado que forma la máquina con la columna rectora que forma la estructura, sistema de control de la frecuencia del PLC
