Rollo del listón de la puerta de la persiana enrrollable de espuma de la PU que forma la máquina con 0-15m/min que forma la velocidad, tipo de impulsión de la caja de cambios

China Rollo del listón de la puerta de la persiana enrrollable de espuma de la PU que forma la máquina con 0-15m/min que forma la velocidad, tipo de impulsión de la caja de cambios proveedor
Rollo del listón de la puerta de la persiana enrrollable de espuma de la PU que forma la máquina con 0-15m/min que forma la velocidad, tipo de impulsión de la caja de cambios proveedor Rollo del listón de la puerta de la persiana enrrollable de espuma de la PU que forma la máquina con 0-15m/min que forma la velocidad, tipo de impulsión de la caja de cambios proveedor Rollo del listón de la puerta de la persiana enrrollable de espuma de la PU que forma la máquina con 0-15m/min que forma la velocidad, tipo de impulsión de la caja de cambios proveedor Rollo del listón de la puerta de la persiana enrrollable de espuma de la PU que forma la máquina con 0-15m/min que forma la velocidad, tipo de impulsión de la caja de cambios proveedor

Ampliación de imagen :  Rollo del listón de la puerta de la persiana enrrollable de espuma de la PU que forma la máquina con 0-15m/min que forma la velocidad, tipo de impulsión de la caja de cambios

Datos del producto:

Lugar de origen: China
Nombre de la marca: TECHWELL
Certificación: CE
Número de modelo: TW-PURD85

Pago y Envío Términos:

Cantidad de orden mínima: 1 set
Precio: Contact Us
Detalles de empaquetado: embalaje estándar
Tiempo de entrega: 55-65 días laborables
Condiciones de pago: El 40% T/T por adelantado, el 60% T/T antes del envío
Capacidad de la fuente: 20 sistemas
Contact Now
Descripción detallada del producto
Grueso de la bobina: 0.2-0.8m m Formación de la estructura del marco: columna rectora
Tipo de impulsión: Impulsión de la caja de cambios Tipo del corte: Corte servo de la vuelo-sierra
Poder del motor principal: 7.5KW PLC: Marca de PANASONIC

Rollo del listón de la puerta de la persiana enrrollable de espuma de la PU que forma la máquina con 0-15m/Min que forma la velocidad, tipo de impulsión de la caja de cambios



   Resumen del listón de la puerta del obturador del rodillo de la espuma de la PU



Este rollo que forma la máquina está para producir la puerta de aluminio del obturador y los listones de la ventana con espuma-llenado, nuestras líneas de la conformación por medio de rodillos terminan con los útiles convenientes producir los perfiles enrrollable hecho espuma de la persiana en diversos tamaños, en línea haciendo espuma, perforando y cortando a las operaciones de la longitud. Las líneas para la densidad de alta densidad o baja hicieron espuma los perfiles.





   Especificaciones técnicas principales



1). Manual Decoiler de 3 toneladas



  1. tipo de Decoiler: Tipo manual decoiler

  2. capacidad de peso del decoiler: 3Ton

  3. extensión manual

  4. desenrollamiento pasivo

  5. IDENTIFICACIÓN: 508m m, 610m m



2). Guía de alimentación



  1. función: Se utiliza para lanzar el jefe de la bobina y para alimentar en la máquina de formación, haciendo la bobina recta y plana después de decoiling.



3). Máquina principal del listón de la puerta del obturador del rodillo de la espuma de la PU



  1. Consiste en el marco de la máquina, piezas de la transmisión y los rodillos etc. de la formación.

  2. grueso del material: 0.3-0.8m m

  3. formación del tipo material: Aluminio, SOLDADO ENROLLADO EN EL EJÉRCITO. Acero de carbono

  4. soporte del marco de la máquina: Acero estructural soldado con autógena con el tratamiento del chorreo con granalla

  5. diámetro del eje: 40m m o 50m m

  6. material del eje: Acero del alto grado 45# con el tratamiento térmico

  7. material del rodillo: Alto grado GCr15, acero modelo, tratado todo por las máquinas exactas del CNC, HRC50-54

  8. formación de estaciones: cerca de 34 estaciones (dependa de diseño final)

  9. formación de velocidad: 0-15m/min

  10. formación del motor: 7.5KW

  11 formación de la estructura: Columna rectora

  12. Transmisión: Impulsión de la caja de cambios

  13. Ajuste manualmente los espacios y los rodillos pueden producir la hoja de diverso grueso en una gama.



4). Máquina de la espuma de la inyección de la PU



  1. máquina de la espuma de la PU: Con dos grupos “ISO/POLIVINÍLICO”

  2. máquina que hace espuma de baja presión



5). Enderece el dispositivo



  1. Para enderezar el perfil



6). Punzonadora neumática



  1. material del cortador: Cr12Mov, HRC58-62 apagado

  2. perforación continua



7). Corte servo de la Vuelo-sierra



  1. corte de seguimiento servo de la vuelo-sierra

  2. cortar poder: 2.2KW

  3. Poder servo: 1.5KW



8). Sistema de control del PLC



  1. adopta la tecnología del control del PLC, frecuencia ajustan tecnología de la velocidad, realizan la producción automática.

  2. proporcione la buena pantalla del hombre y de la máquina, que puede fijar los lotes, la longitud de la placa, y la cantidad.

  3. tipo de la operación: Pantalla táctil + botón

  4. Usando el codificador para calcular el número y la medición de la longitud

  5. control eléctrico: Sistema de control de la frecuencia del PLC con la pantalla táctil

  6. PLC: Marca de PANASONIC

  7. codificador: Marca de OMRON

  8. tamaño del tablero de control del PLC: 700m m (l) x 1000m m (h) x 300m m (w)



9). Tabla del agotamiento



  1. Se utiliza para apoyar los paneles acabados

  2. La tabla que suministramos es 2 pedazos con la longitud de 2000m m, él puede apoyar los paneles con 10000m m en la condición normal

  3. El marco del partidario es soldado con autógena por el cuadrado-acero

  4. tipo simple de la tabla del no-poder





   Componentes principales



Decoiler/Uncoiler 1 unidad
Guía de alimentación 1 unidad
Rollo principal que forma la máquina 1 unidad
Aparato de la calefacción 1 unidad
Máquina que hace espuma de la inyección de la PU 1 unidad
Perforación de seguimiento neumática 1 unidad
Corte servo de la Vuelo-sierra 1 unidad
Tablero de control eléctrico del PLC 1 unidad
Funcione con hacia fuera la tabla de la ayuda 1 unidad





   Perfiles del listón del obturador del rodillo de la espuma de la PU



Rollo del listón de la puerta de la persiana enrrollable de espuma de la PU que forma la máquina con 0-15m/min que forma la velocidad, tipo de impulsión de la caja de cambios
Rollo del listón de la puerta de la persiana enrrollable de espuma de la PU que forma la máquina con 0-15m/min que forma la velocidad, tipo de impulsión de la caja de cambios





   Flujo de funcionamiento de obturador del rodillo de la espuma de la PU



Decoiler manual --- Guía de alimentación --- Formación del rollo --- Máquina de la inyección de la espuma de la PU --- Enderece el dispositivo --



- Perforación neumática --- Corte servo de la Vuelo-sierra --- Funcione con hacia fuera las tablas



Rollo del listón de la puerta de la persiana enrrollable de espuma de la PU que forma la máquina con 0-15m/min que forma la velocidad, tipo de impulsión de la caja de cambios

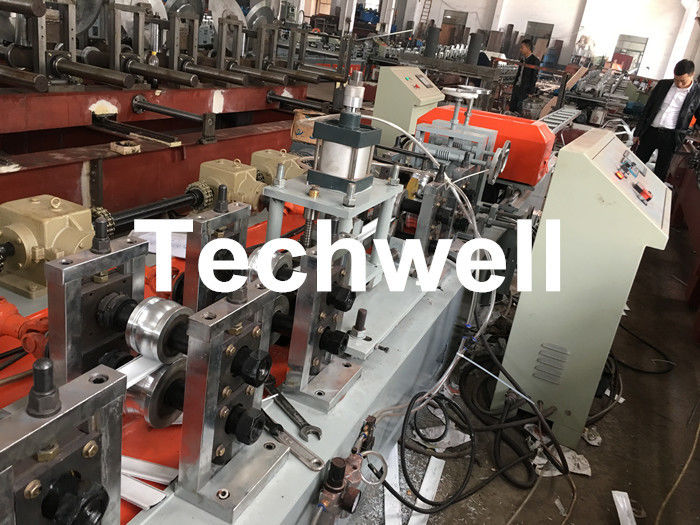

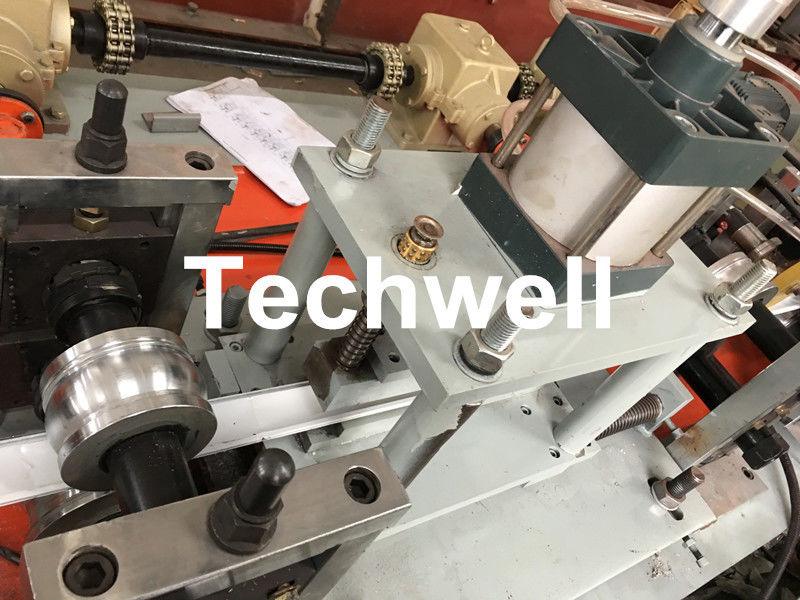

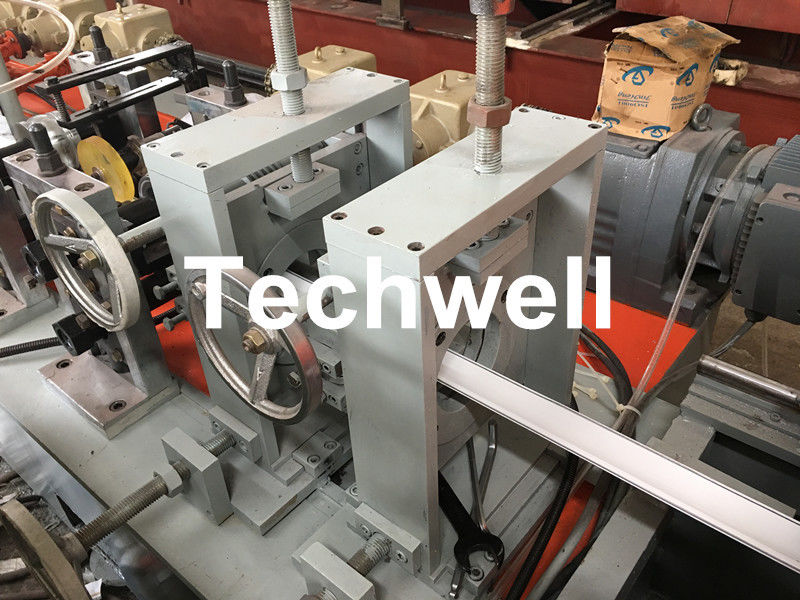

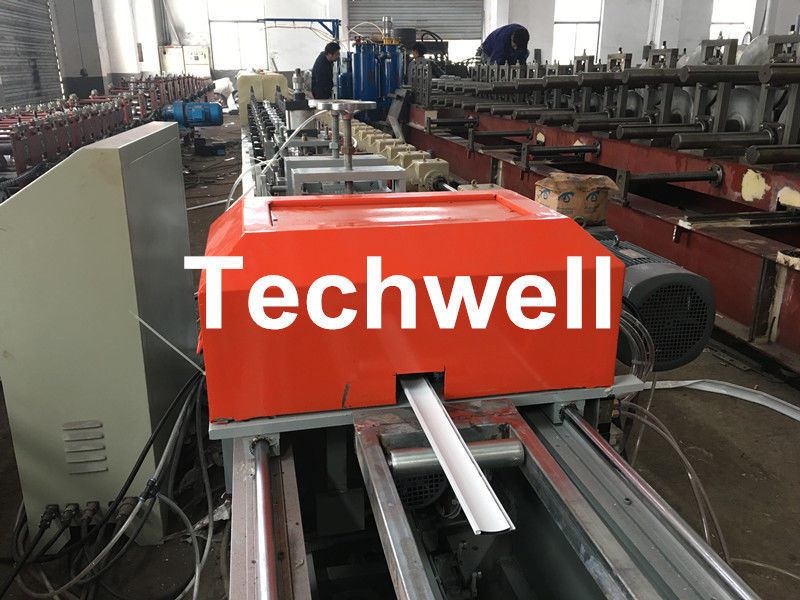

   Más imágenes de la máquina



Rollo del listón de la puerta de la persiana enrrollable de espuma de la PU que forma la máquina con 0-15m/min que forma la velocidad, tipo de impulsión de la caja de cambios

Rollo del listón de la puerta de la persiana enrrollable de espuma de la PU que forma la máquina con 0-15m/min que forma la velocidad, tipo de impulsión de la caja de cambios
