2 en 1 rollo de los remaches metálicos que forma la máquina, rollo de la chapa que forma las máquinas

China 2 en 1 rollo de los remaches metálicos que forma la máquina, rollo de la chapa que forma las máquinas proveedor
2 en 1 rollo de los remaches metálicos que forma la máquina, rollo de la chapa que forma las máquinas proveedor 2 en 1 rollo de los remaches metálicos que forma la máquina, rollo de la chapa que forma las máquinas proveedor 2 en 1 rollo de los remaches metálicos que forma la máquina, rollo de la chapa que forma las máquinas proveedor 2 en 1 rollo de los remaches metálicos que forma la máquina, rollo de la chapa que forma las máquinas proveedor

Ampliación de imagen :  2 en 1 rollo de los remaches metálicos que forma la máquina, rollo de la chapa que forma las máquinas

Datos del producto:

Lugar de origen: China
Nombre de la marca: TECHWELL
Certificación: CE, ISO
Número de modelo: TW-ST45

Pago y Envío Términos:

Cantidad de orden mínima: 1 set
Precio: Contact Us
Detalles de empaquetado: embalaje estándar
Tiempo de entrega: 55-65 días laborables
Condiciones de pago: El 40% T/T por adelantado, el 60% T/T antes del envío
Capacidad de la fuente: 20 sistemas
Contact Now
Descripción detallada del producto
Formación de los rodillos: 2 líneas (una línea para el perfil del perno prisionero de C, otra línea para el perfil de la pista Marco de la máquina: Acero del alto grado soldado con autógena y que modera el tratamiento
Material del eje: 65m m Formación de velocidad: 0-15m/min
Formación de la estación: cerca de 14 (dependa del dibujo del perfil) Material del rodillo: Acero de la fragua del alto grado 45#, pulido y cubierto con la superficie de 0.05m m Chrome.

2 en 1 pista de los remaches metálicos lamine la formación de la máquina para las líneas del perno prisionero de C y del corredor 2 de U





   Especificaciones técnicas principales





 1). Manual Uncoiler de 3 toneladas

  1. Tipo de Decoiler: Tipo manual decoiler

  2. Extensión manual, desenrollamiento pasivo

  3. Capacidad de peso: 3Ton

  4. Identificación: 508m m

2 en 1 rollo de los remaches metálicos que forma la máquina, rollo de la chapa que forma las máquinas

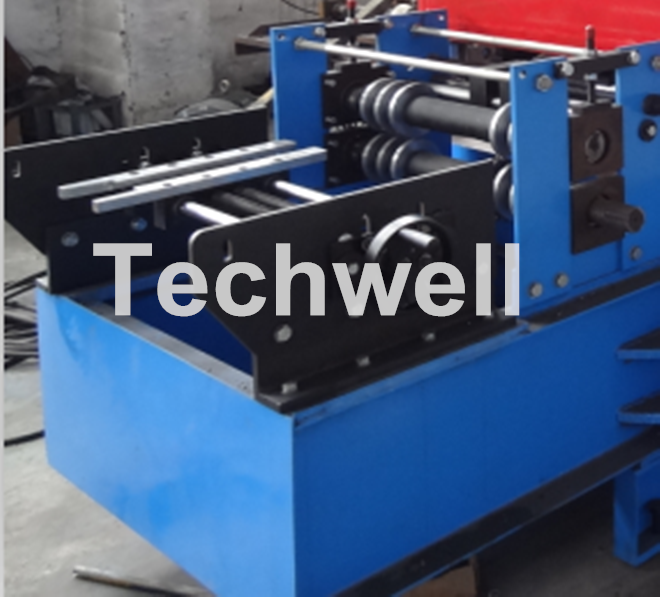

 2). Guía de alimentación

  1. Dos plataformas rectoras se fijan en derecho y a la izquierda de la entrada de alimentación de la máquina principal.
  2. El material que es alimentado en la máquina principal por la plataforma rectora dos puede guardar la posición correcta al rollo que forma el sistema. Puede ser ajustado manualmente por la barra del tornillo.

2 en 1 rollo de los remaches metálicos que forma la máquina, rollo de la chapa que forma las máquinas

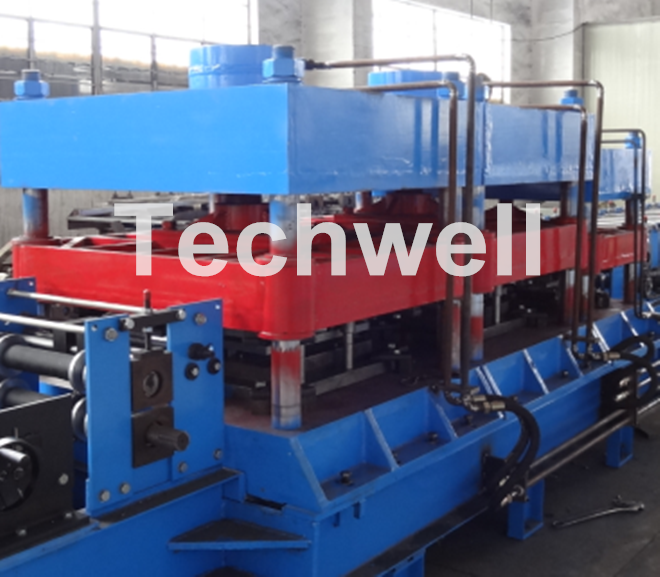

 3). El preperforar hidráulico

  1. La perforación muere: Movimientos Cr12, apagando proceso
  2. La perforación muere tamaño: según el dibujo

2 en 1 rollo de los remaches metálicos que forma la máquina, rollo de la chapa que forma las máquinas



 4). Rollo principal que forma la máquina

  1. Formación de grueso material: 0.3-0.7m m
  2. Formación del tipo material: SOLDADO ENROLLADO EN EL EJÉRCITO o acero de carbono
  3. Marco de la máquina: acero del alto grado soldado con autógena y que modera el tratamiento
  4. Formación de los rodillos: 2 líneas (una línea para el perfil del perno prisionero de C, otra línea para el perfil de la pista de U. )
  5. Material del eje: tratamiento de temple de acero del alto grado 45# (HB220-260)
  6. Diámetro del eje: Φ 65m m
  7. El llevar: Transporte de HRB (marca china superior)
  8. Material del rodillo: acero del alto grado 45#, y superficie del rodillo con el duro 0.05m m del cromo
  9. Formación de la estación: estaciones del ≈ 14
  10. Formación de velocidad: 0-15m/min, excepto tiempo del corte
  11. Formación del motor: ≈7.5KW
  12. Tipo de impulsión: Impulsión de cadena

2 en 1 rollo de los remaches metálicos que forma la máquina, rollo de la chapa que forma las máquinas

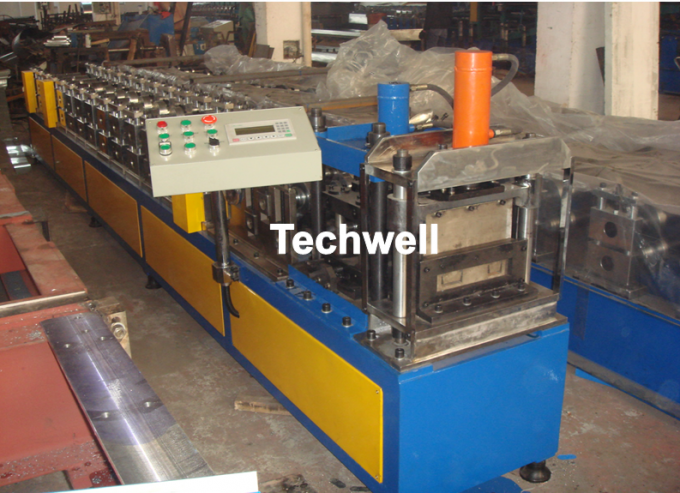

 5). El cortar y estación hidráulica

  1. Tipo del corte: Corte hidráulico después del rollo que forma, corte Rebaba-libre
  2. Material de la cuchilla de corte: Cr12Mov, apagan el tratamiento, HRC58-62
  3. Sistema hydráulico para suministrar el poder para cortar el dispositivo
  4. Poder hidráulico de la estación: 5.0KW
  5. Tolerancia del corte: 10m ± 1.5m m



 6). Sistema de control del PLC

  1. La línea entera es controlada por PLC importado, interfaz persona-máquina de la pantalla LCD táctil. La gente obra recíprocamente con el PLC. Operador fijando el programa para correr automáticamente (control programable) para supervisar y para controlar proceso, para alcanzar el operador para controlar la cadena de producción y para modificar los parámetros de control, y la supervisión en tiempo real de la situación del equipo, de los parámetros de funcionamiento y de la indicación de la falta. Trabaje el ajuste digital de la longitud del pedazo, longitud del pedazo del trabajo ajustable. Supervisión en tiempo real de la indicación de funcionamiento de la situación y de la falta del equipo.
  2. Operación: manual/automático. Es conveniente al mantenimiento con el modelo manual y hay parte inferior de la parada de emergencia en ella.

2 en 1 rollo de los remaches metálicos que forma la máquina, rollo de la chapa que forma las máquinas





   Dibujo del perfil de la referencia



2 en 1 rollo de los remaches metálicos que forma la máquina, rollo de la chapa que forma las máquinas
2 en 1 rollo de los remaches metálicos que forma la máquina, rollo de la chapa que forma las máquinas





   Componentes principales



  1. Uncoiler/Decoiler ----------------------------------------------------- 1 unidad
  2. Alimentación del pellizco ---------------------------------------------------------- 1 unidad
  3. Perforación hidráulica ---------------------------------------------------- 1 unidad
  4. Rollo principal que forma la parte ----------------------------------------------- 1 unidad
  5. Corte hidráulico ------------------------------------------------------- 1 unidad
  6. Sistema de control eléctrico -------------------------------------------- 1 unidad
  7. Tablas de la ayuda --------------------------------------------------------- 1 unidad



   Organigrama de funcionamiento



→ de perforación de alimentación del → de Decoiler del pellizco manual del → rollo principal que forma el → tabla hidráulica de la ayuda del → del corte





   Usos



Remaches metálicos y pista, perno prisionero de acero y pista, perno prisionero de c, corredor de u, pista de u, canal furring, listón del techo del tejado,



cubra el braguero, braguero de c, braguero de acero ligero…

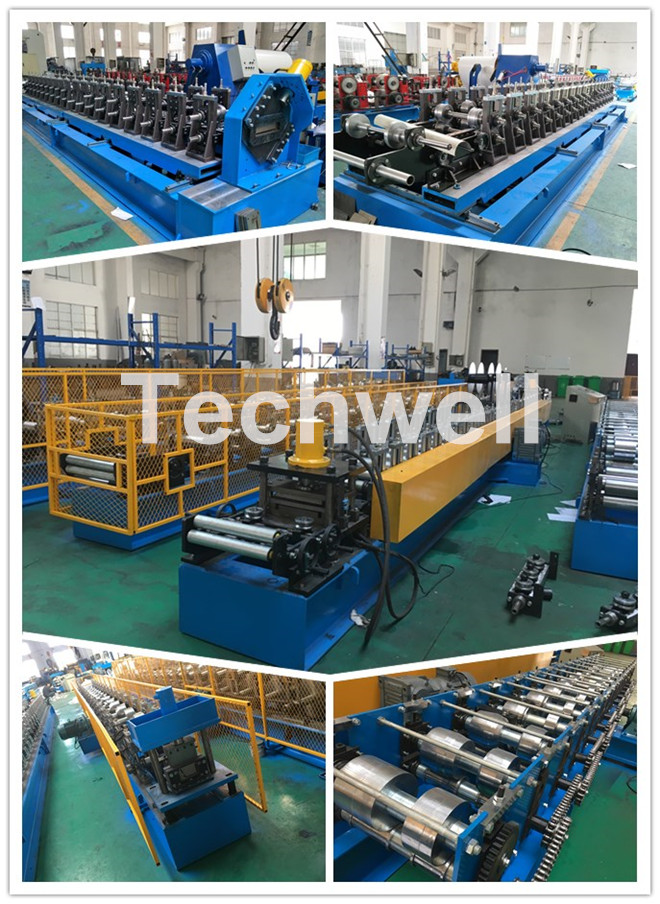

   Más fotos de la máquina



2 en 1 rollo de los remaches metálicos que forma la máquina, rollo de la chapa que forma las máquinas
