Rollo galvanizado del canal de la bobina C que forma la máquina, rollo de la correa de C que forma la máquina con la transmisión de cadena

China Rollo galvanizado del canal de la bobina C que forma la máquina, rollo de la correa de C que forma la máquina con la transmisión de cadena proveedor
Rollo galvanizado del canal de la bobina C que forma la máquina, rollo de la correa de C que forma la máquina con la transmisión de cadena proveedor Rollo galvanizado del canal de la bobina C que forma la máquina, rollo de la correa de C que forma la máquina con la transmisión de cadena proveedor Rollo galvanizado del canal de la bobina C que forma la máquina, rollo de la correa de C que forma la máquina con la transmisión de cadena proveedor Rollo galvanizado del canal de la bobina C que forma la máquina, rollo de la correa de C que forma la máquina con la transmisión de cadena proveedor

Ampliación de imagen :  Rollo galvanizado del canal de la bobina C que forma la máquina, rollo de la correa de C que forma la máquina con la transmisión de cadena

Datos del producto:

Lugar de origen: China
Nombre de la marca: TECHWELL
Certificación: CE, ISO
Número de modelo: TW-C300

Pago y Envío Términos:

Cantidad de orden mínima: 1 set
Precio: Contact Us
Detalles de empaquetado: embalaje estándar
Tiempo de entrega: 55-65 días laborables
Condiciones de pago: El 40% T/T por adelantado, el 60% T/T antes del envío
Capacidad de la fuente: 20 sistemas
Contact Now
Descripción detallada del producto
materia prima: Hoja de acero galvanizado Capacidad de peso de Decoiler: 5 toneladas
Tipo de perforación: Perforación hidráulica Nivelación del dispositivo: Nivelación de 7 rodillos
Formación de velocidad: 0-15m/min Energía hydráulica: 11Kw

Rollo galvanizado del canal de la bobina C que forma la máquina, rollo de la correa de C que forma la máquina con la transmisión de cadena





   Dibujo del perfil de C



Rollo galvanizado del canal de la bobina C que forma la máquina, rollo de la correa de C que forma la máquina con la transmisión de cadena
Rollo galvanizado del canal de la bobina C que forma la máquina, rollo de la correa de C que forma la máquina con la transmisión de cadena





   Especificaciones técnicas principales





 1). Manual Uncoiler de 5 toneladas

  1. Marco de la máquina: estructura de la soldadura con el lastingtreatment del tiro

  2. Componentes: La base, dispositivo del freno, ayuda interna del agujero, ampliándose/aprieta el dispositivo

  3. Capacidad de peso: 5 toneladas

  4. Identificación: 500m m

  5. Anchura máxima de la bobina: 500m m

  6. O.D: Máximo 1500m m





 2). Pellizco que alimenta y que nivela el dispositivo

  1. Pellizco que alimenta, nivelación de 2 rodillos de 7 rodillos (rodillos de la parte superior 3, más bajo 4 rodillos)
  2. nivelación del diámetro del rodillo: alrededor Φ 90milímetros
  3. Nivelación del material del rodillo: alto grado 40Cr
  4. Tratamiento térmico de nivelar el rodillo: la Hola-frecuencia superficial apaga el tratamiento
  5. Nivelación de poder del motor: 4KILOVATIOS





 3). El preperforar hidráulico

  1. La perforación muere: Movimientos Cr12, apagando proceso
  2. La perforación muere tamaño: según el dibujo





 4). Rollo principal que forma la parte

  1. Formación de grueso material: 1.5-3.0m m
  2. Formación del tipo material: SOLDADO ENROLLADO EN EL EJÉRCITO o acero de carbono
  3. Marco de la máquina: acero del alto grado soldado con autógena y que modera el tratamiento
  4. Material del eje: acero del alto grado 45#
  5. Diámetro del eje: Φ 90m m
  6. El llevar: Transporte de HRB (marca china superior)
  7. Material del rodillo: acero del alto grado GCr15, y superficie del rodillo con el duro 0.05m m del cromo
  8. Formación de la estación: estaciones del ≈ 16
  9. Formación de velocidad: 0-15m/min excepto tiempo de la perforación/del corte
  10. Formación del motor: ≈18KW
  11. Tipo de impulsión: Impulsión de cadena
  12. Formación de velocidad: 0-15m/min

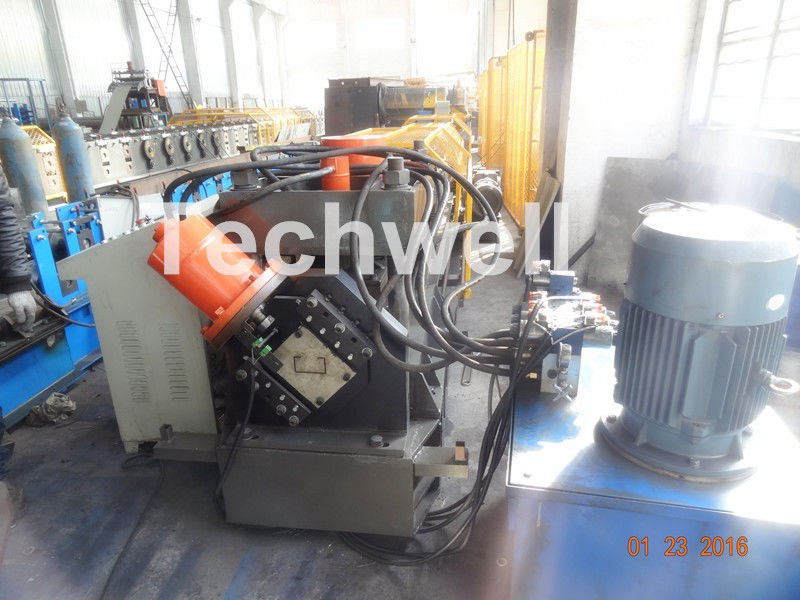

 5). Corte hidráulico y estación hidráulica

  1. Tipo del corte: corte hidráulico
  2. Al cortar, parada de la máquina
  3. tolerancia del corte: 10m+/-1.5m m
  4. Codificador: Marca de OMRON
  5. Energía hydráulica: 11KW



 6). Sistema de control del PLC

  1. La línea entera es controlada por PLC importado, interfaz persona-máquina de la pantalla LCD táctil. La gente obra recíprocamente con el PLC. Operador fijando el programa para correr automáticamente (control programable) para supervisar y para controlar proceso, para alcanzar el operador para controlar la cadena de producción y para modificar los parámetros de control, y la supervisión en tiempo real de la situación del equipo, de los parámetros de funcionamiento y de la indicación de la falta. Trabaje el ajuste digital de la longitud del pedazo, longitud del pedazo del trabajo ajustable. Supervisión en tiempo real de la indicación de funcionamiento de la situación y de la falta del equipo.
  2. Operación: manual/automático. Es conveniente al mantenimiento con el modelo manual y hay parte inferior de la parada de emergencia en ella.



 7). Tabla del agotamiento

  1. Forma: Estructura de la soldadura al acero, estante de la salida del ninguno-poder
  2. Cantidad: 1 pedazo





   Componentes principales



Decoiler 1 unidad
Alimentación del pellizco 1 unidad
Nivelación de 7 rodillos 1 unidad
El preperforar hidráulico 1 unidad
Rollo principal que forma la máquina 1 unidad
Dispositivo hidráulico del corte 1 unidad
Estación hidráulica 1 unidad
Control informático del PLC 1 unidad
Tabla de la salida 1 unidad





   Usos



La correa de C, c formó la correa, canal de c, canal del labio, sección de c, perfil de c, forma de c, correa de acero de c, estructura de acero de la correa de c

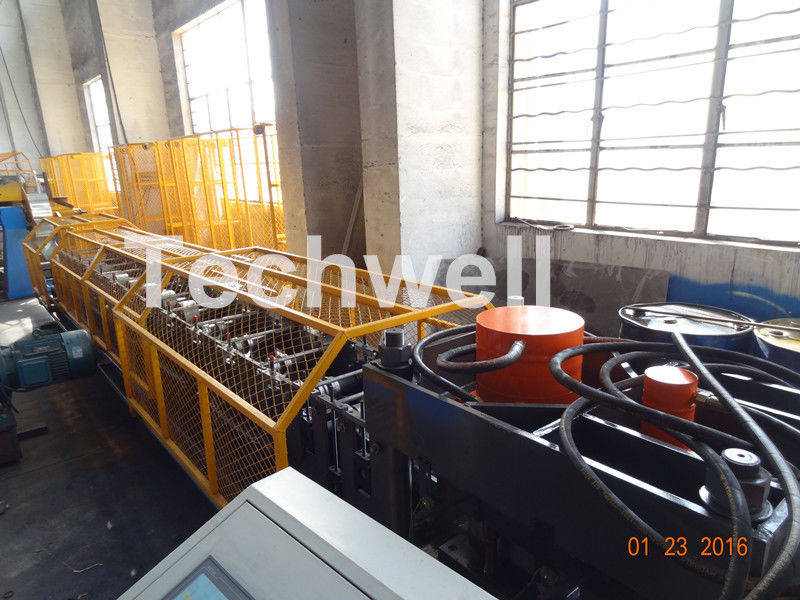

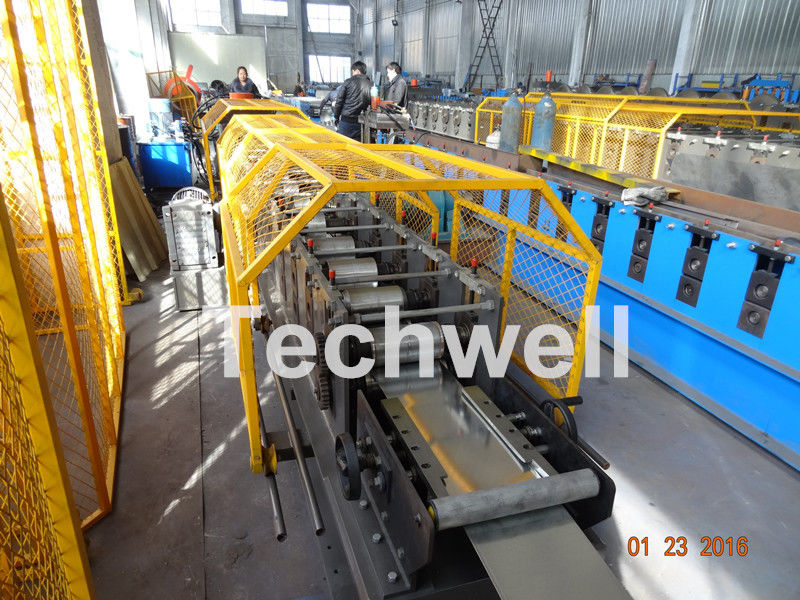

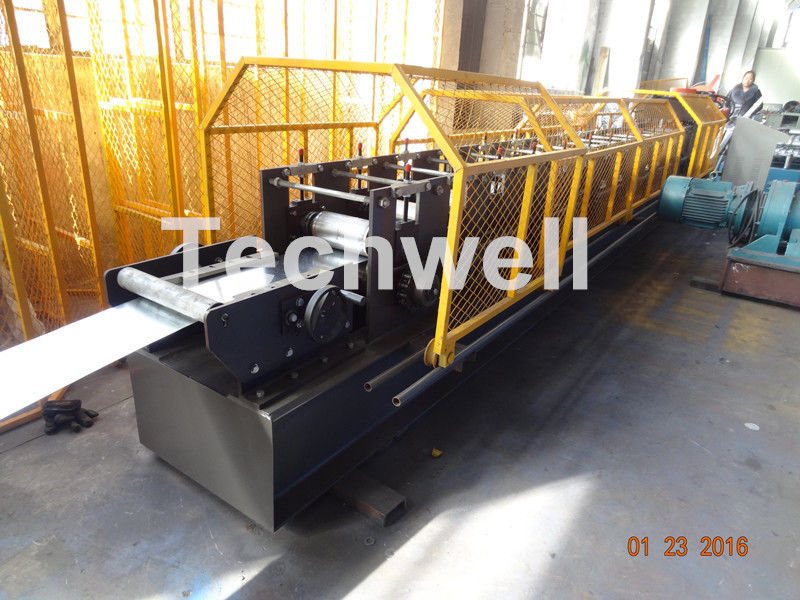

   Más imágenes de la máquina



Rollo galvanizado del canal de la bobina C que forma la máquina, rollo de la correa de C que forma la máquina con la transmisión de cadena
