Rollo trapezoidal modificado para requisitos particulares del tejado del perfil que forma la máquina con el dispositivo hidráulico del corte del poste
Especificaciones técnicas principales
1). 5 Ton Manual Decoiler
1. Tipo de Decoiler: Tipo manual decoiler
2. Capacidad de peso de Decoiler: 5Ton
3. extensión del manual
4. Desenrollamiento pasivo
5. Identificación: 508m m
2). Rollo principal que forma la parte
1. Formación de grueso del material: 0.3-0.7m m
2. Formación del tipo del material: PPGI, SOLDADO ENROLLADO EN EL EJÉRCITO
3. Marco de la máquina: tratamiento soldado con autógena del alto grado y de temple de acero
4. Formación de la estructura: Strcuture soldado con autógena de la placa de pared
5. Formación del motor: 7.5KW
6. Material del eje: tratamiento de temple de acero del alto grado 45# (HB220-260)
7. Diámetro del eje: 75m m
8. Material del rodillo: acero del alto grado 45#, y superficie del rodillo con el ≥ duro 0.05m m del cromo
9. Formación de velocidad: sobre 0-15m/min (excepto cortar tiempo)
10. Formación de la estación: estaciones del ≈ 18
3). Corte hidráulico y estación hidráulica
1. Cortar el tipo: Corte hidráulico después del rollo que forma, corte Rebaba-libre
2. Al cortar, parada de la máquina
3. Cuchilla de corte: 1 SISTEMA
4. Material de la cuchilla de corte: Cr12Mov, apagan el tratamiento, HRC58-62
5. Poder hidráulico de la estación: 4KW
6. Presión hydráulica: 15Mpa
7. Cortar tolerancia: +/-1.5mm
4). Sistema de control eléctrico
1. La línea entera es controlada por PLC importado, interfaz persona-máquina de la pantalla LCD táctil. La gente obra recíprocamente con el PLC. Operador fijando el programa para correr automáticamente (control programable) para supervisar y para controlar proceso, para alcanzar el operador para controlar la cadena de producción y para modificar los parámetros de control, y la supervisión en tiempo real de la situación del equipo, de los parámetros de funcionamiento y de la indicación de la falta. Ajuste digital de la longitud del pedazo del trabajo, longitud del pedazo del trabajo ajustable. Supervisión en tiempo real de la indicación de funcionamiento de la situación y de la falta del equipo.
2. Operación: manual/automático. Es conveniente al mantenimiento con el modelo manual y hay parte inferior de la parada de emergencia en ella.
Característica del rollo del revestimiento de la pared del tejado anterior
|

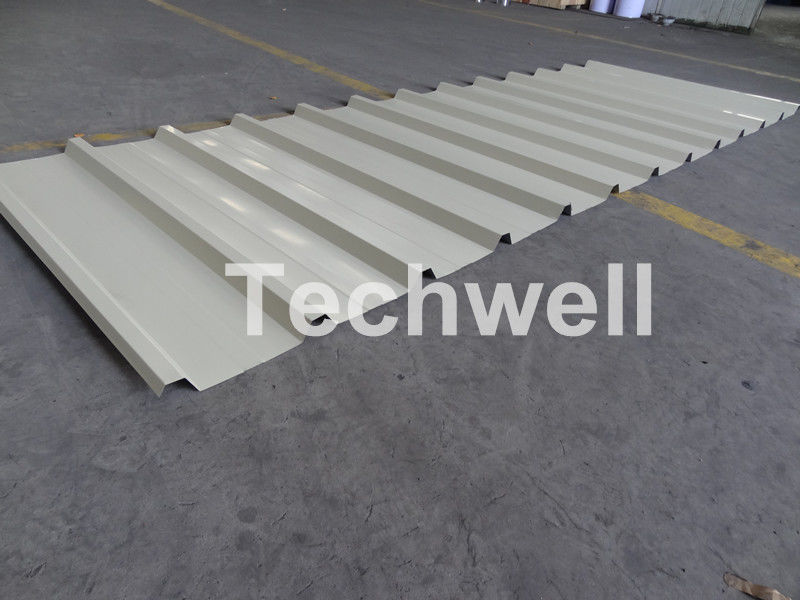

1. Este rollo del perfil del tejado del panel de pared que forma la máquina puede hoja de pared de la techumbre del metal del rollform. Después de que el rollo formado por este rollo de la hoja del panel de pared que forma la máquina, la superficie del panel de pared del tejado del hierro sea muy liso y hermoso sin ningún rasguño en la superficie de las hojas del perfil.
|
|
2. El rollo de la hoja del panel de pared del tejado que forma la máquina está con el sistema de control completamente automático con el PLC.
|
|
3. garantía de 1 año, servicio de por vida del tiempo.
|
|
4. También podemos hacer un rollo de encargo que forma la máquina, podemos diseñar las máquinas según sus especificaciones y se modifican para requisitos particulares los dibujos del perfil, todas nuestras máquinas.
|
El fluir de trabajo
Decoiler -------- Pellizque la alimentación ------ Rollo principal que forma la máquina ------- Corte hidráulico ------ Tabla de la ayuda
Usos
Tejado del metal; tejado de acero; el panel de pared del tejado del metal; el panel de pared de acero del tejado; metal que cubre la hoja; hoja que cubre de acero; metal
el panel del tejado; el panel de acero del tejado; revestimiento de la pared del tejado; revestimiento del tejado; revestimiento de la pared

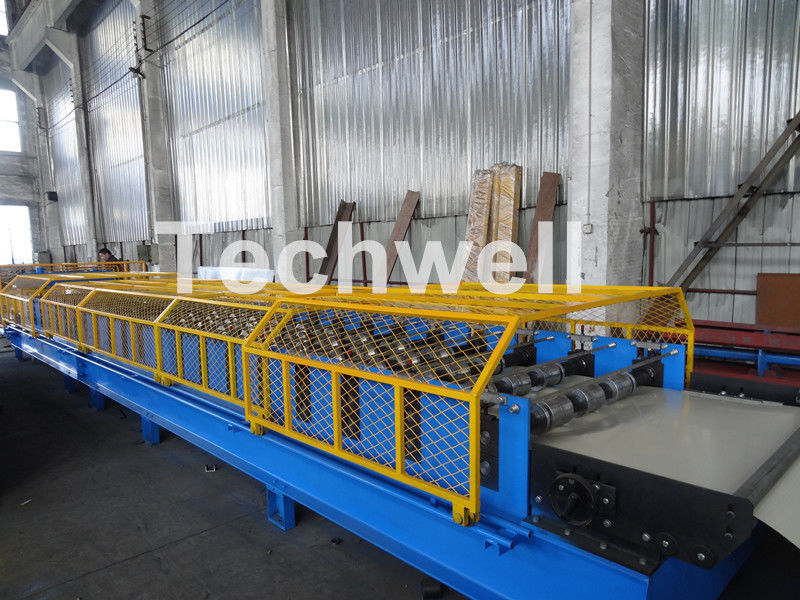

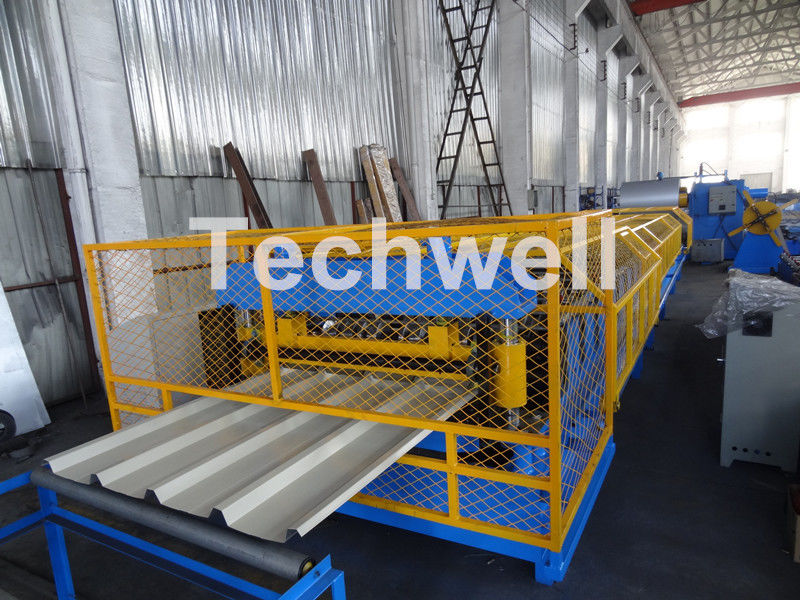

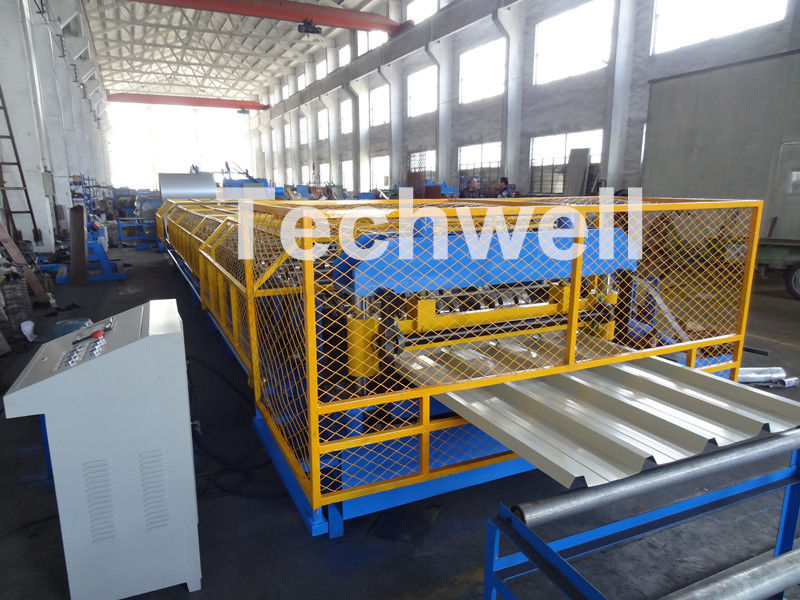

Más imágenes de la máquina
